烏克蘭國家科學院巴頓電焊所
Barton Electric Welding Institute, National Academy of Sciences of Ukraine
烏克蘭國家科學院巴頓電焊所
Barton Electric Welding Institute, National Academy of Sciences of Ukraine一、簡介
（ Introduction）
一、簡介（ Introduction）
★ 烏克蘭國家科學院巴頓電焊所，是前蘇聯唯一的焊接科學與工程的研發單位，有八十多年的歷史，業務范圍涵蓋了各種焊接工藝、焊接設備、輔劑及焊接材料、表面工程、特殊冶金、焊接結構應力、可靠性及其壽命評估等與焊接相關的一切領域，為前蘇聯航天、陸海空軍裝備及民用工業的發展，都做出了重大貢獻。
★ 目前它是烏克蘭國家最大的標志性單位，以其雄厚的科技及物質基礎，成為世界最大的焊接科技實體，為各個國家及企業提供與焊接相關的先進裝備及各種焊接技術。
★ 真空電子焊接分部是巴頓電焊所主要的骨干部門之一，為前蘇聯、中國、東歐、日本、美國、德國、英國、韓國的航空航天、機械及汽車制造、儀器儀表等行業總共生產了1000多臺真空電子束焊接系統和整套裝備，領先開發了合金鋼、鋁合金、鈦合金、銅合金等多種材料焊接，焊深從0.1到400mm直線及空間曲線焊縫的真空電子束焊縫工藝。
★ 巴頓真空電子束焊接設備業已形成完整系列，分高壓（120KV，150KV）及中壓（60KV）兩大類，每類的電子槍及高壓電源的功率為6至120KW多種，可以根據用戶的實際需要推薦最適用的設備。
二、巴頓所新一代電子束焊機關鍵技術
（Key Technology of the New Generation Electron Beam Welder in Barton Institute）
二、巴頓所新一代電子束焊機關鍵技術（Key Technology of the New Generation Electron Beam Welder in Barton Institute）
1. RASTR-6 二次電子成像系統。無論小束流對中，還是大束流焊接，可隨時觀察整個焊接過程，圖像清晰，無眩光，無污染，不存在觀察鏡片需要防污染保護的問題。
2. 焊縫跟蹤系統。只要輸入焊縫的起點與終點坐標位置，焊機就能自動從頭到尾，焊完整條焊縫，與焊縫曲線形狀無關。設備并配有西門子CNC數控示教系統。
3. 電子槍結構設計幾乎完美，能達到電子束沒有“爬行”現象。在焊縫對中調好后，無論束流設定多少，電子束束斑位置能保持不動。無需電子束輔助電氣對中調節系統。
4. 間熱槍設計，陰極使用壽命，連續工作長達40小時到200小時。
5. 能在最大額定束流下，連續不間斷幾個小時實際焊接，很好地解決了系統發熱問題。焊接鋁材或銅材時，幾乎沒有放電痕跡，工件不會出現放電燒傷或焊廢的現象。
6. 電子槍最大束功率：能達到120KV/120KW（能正常使用），最常用的內置電子槍為：60KV/30KW；60KV/60KW。最常用的外置電子槍為：60KV/6KW&15KW；150KV/6KW&15KW。
7. 快速分析焊接電子束能量密度的空間分布，藉以精細調節電子槍參數，永遠保持電子束的最佳束型，穩定焊接質量；

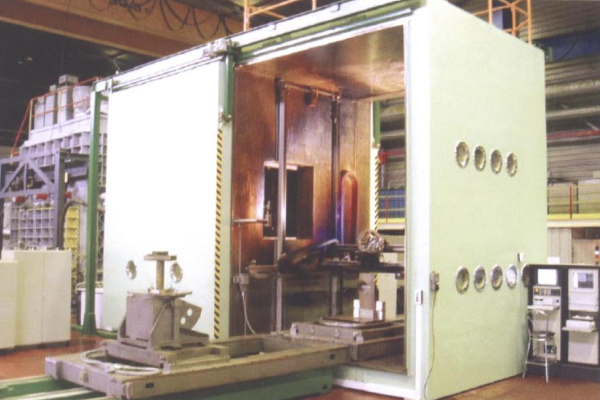

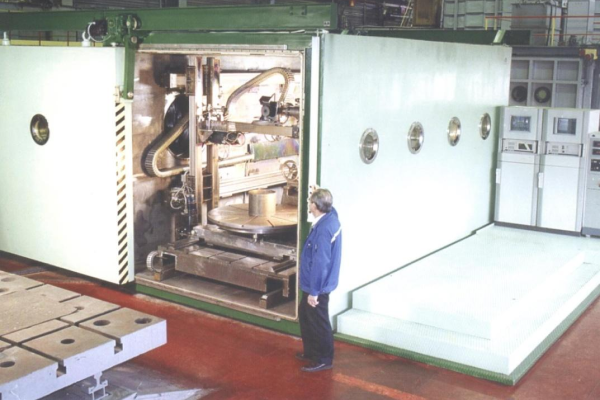

8. 超大型焊接室結構設計與內置動槍設計。制造過的焊接室最大容積：≥1000立方米

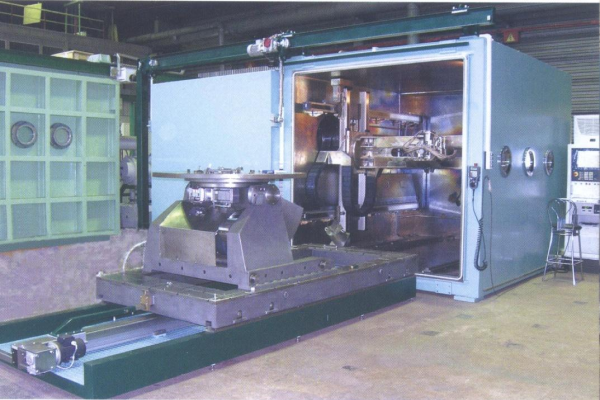

9. 電子槍能在焊接室內實現五維機械軸高精度行走，電子槍任意三軸聯動。實現動槍焊接（邊走邊焊）
10. 細長焊槍：最大到60KV/15kW，焊槍直徑50毫米長300毫米，實現管道從內向外焊，如鈮腔電子束焊接。
11. 豐富的、成熟的各種材料的電子束焊接工藝與可焊性分析。
|
|
|
|
|
|
